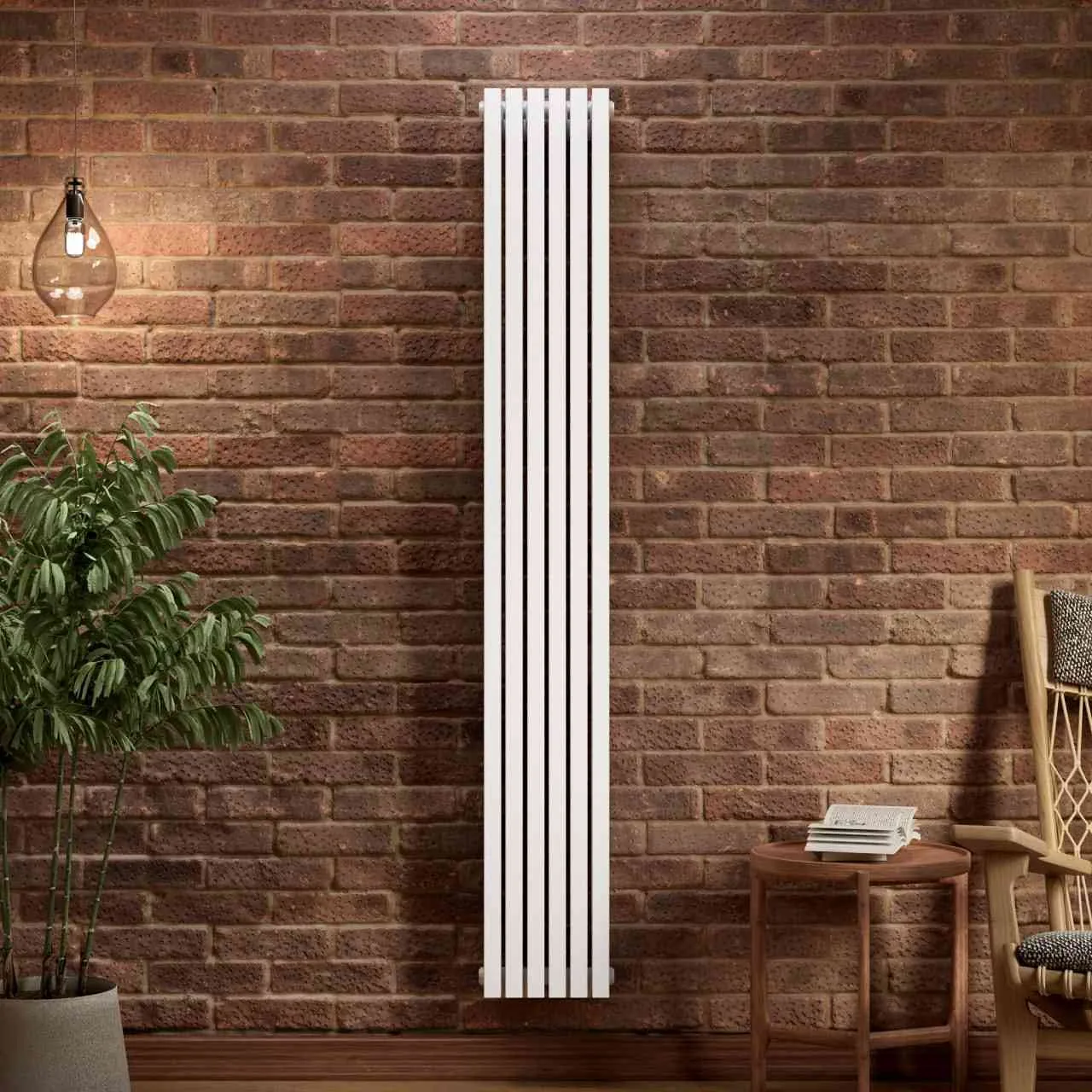

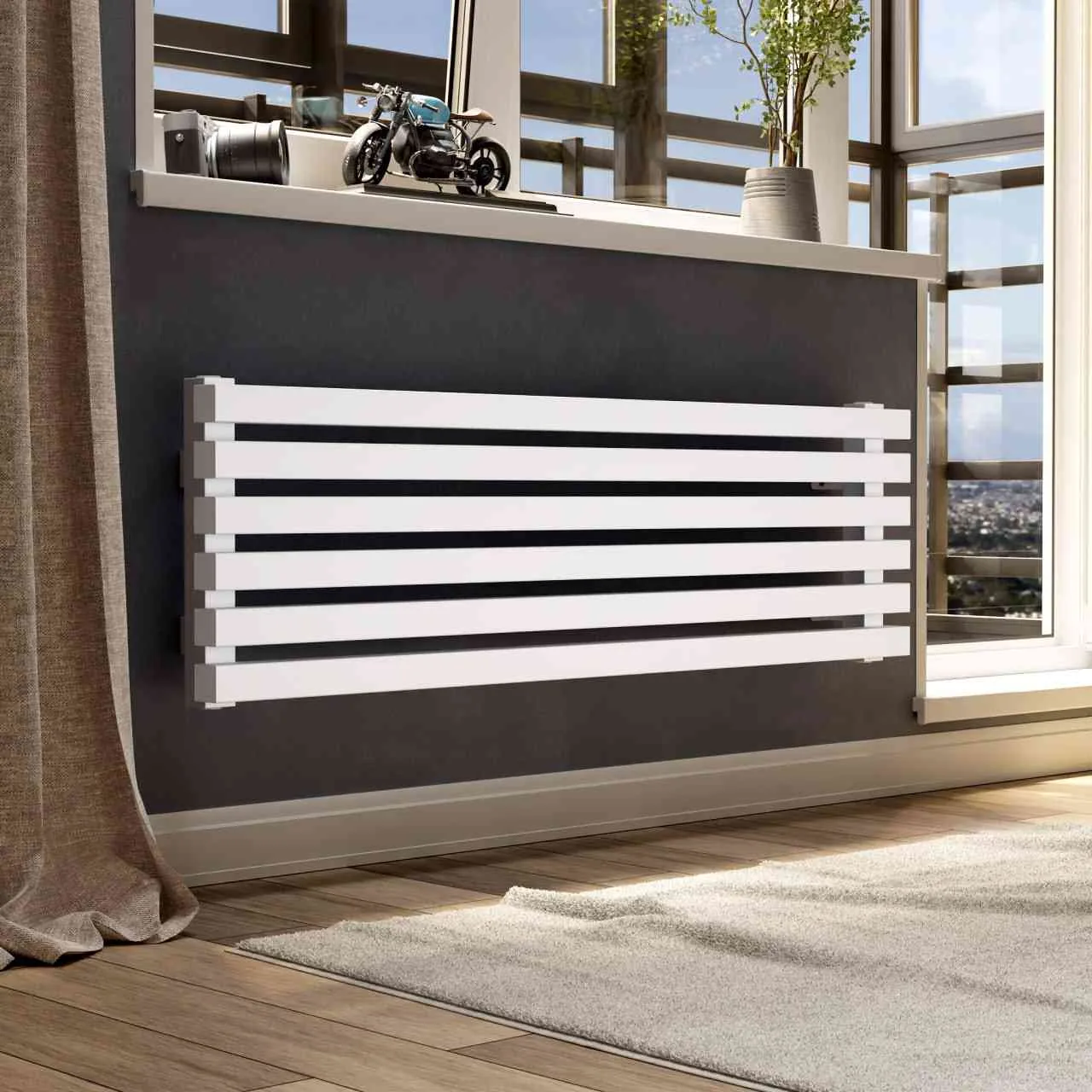

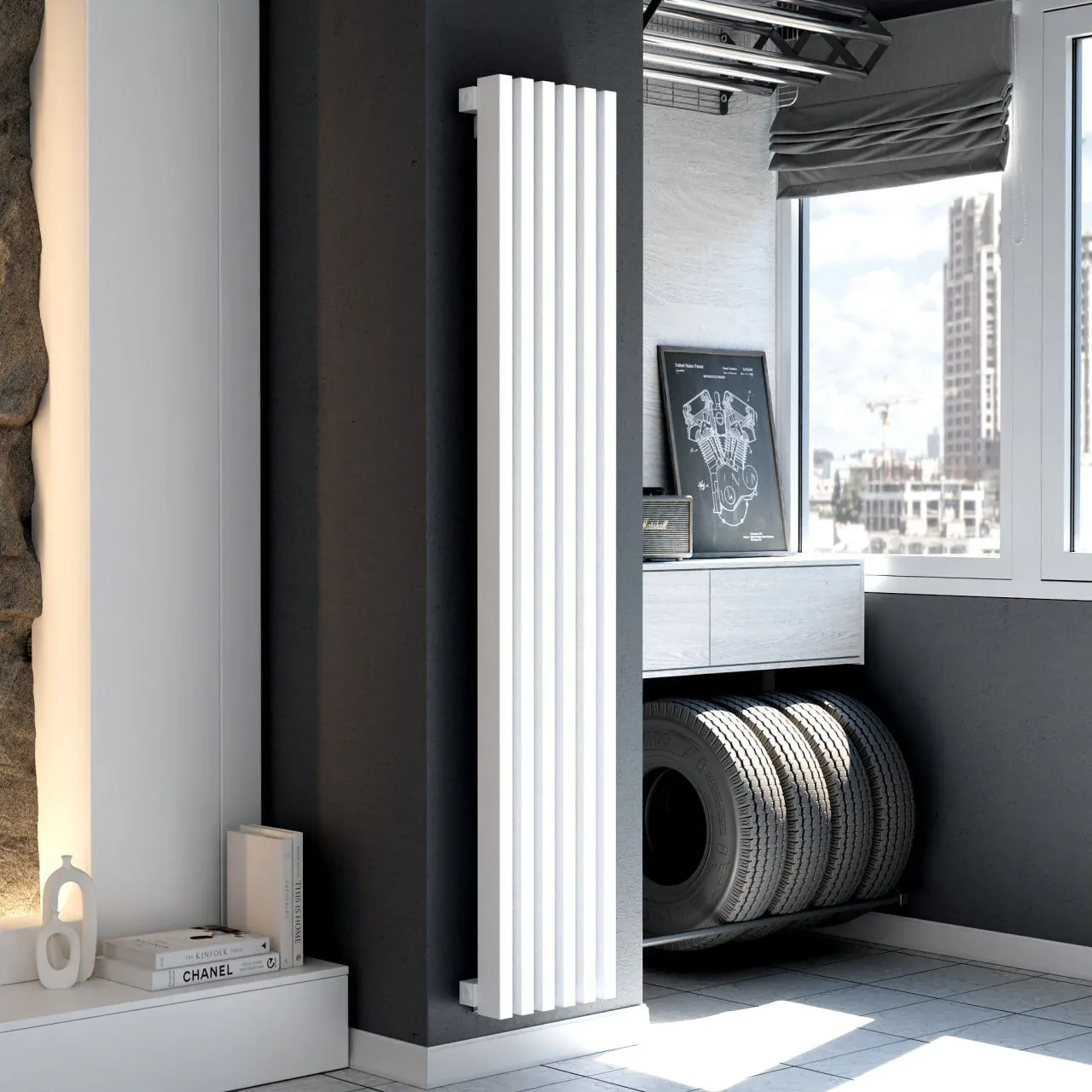

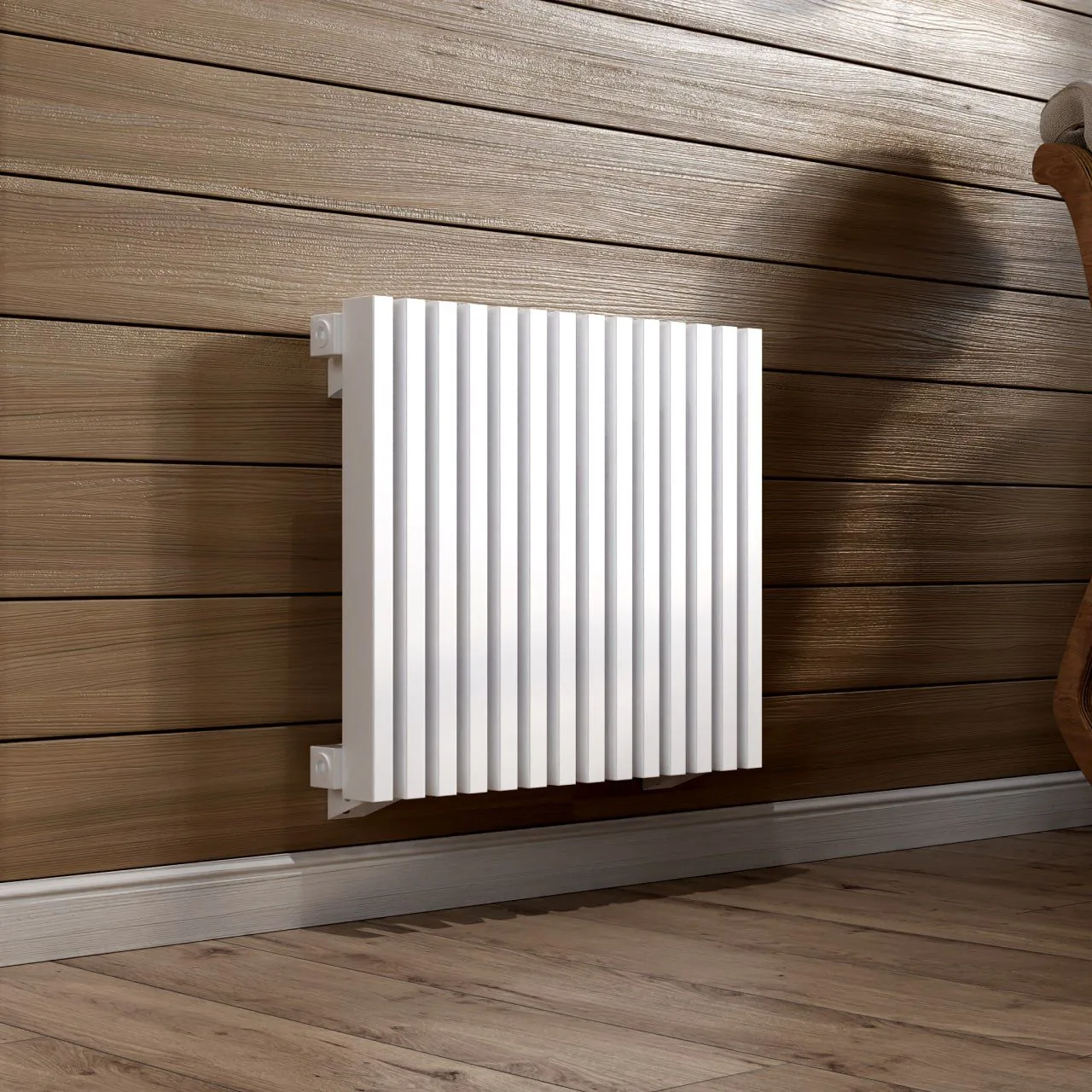

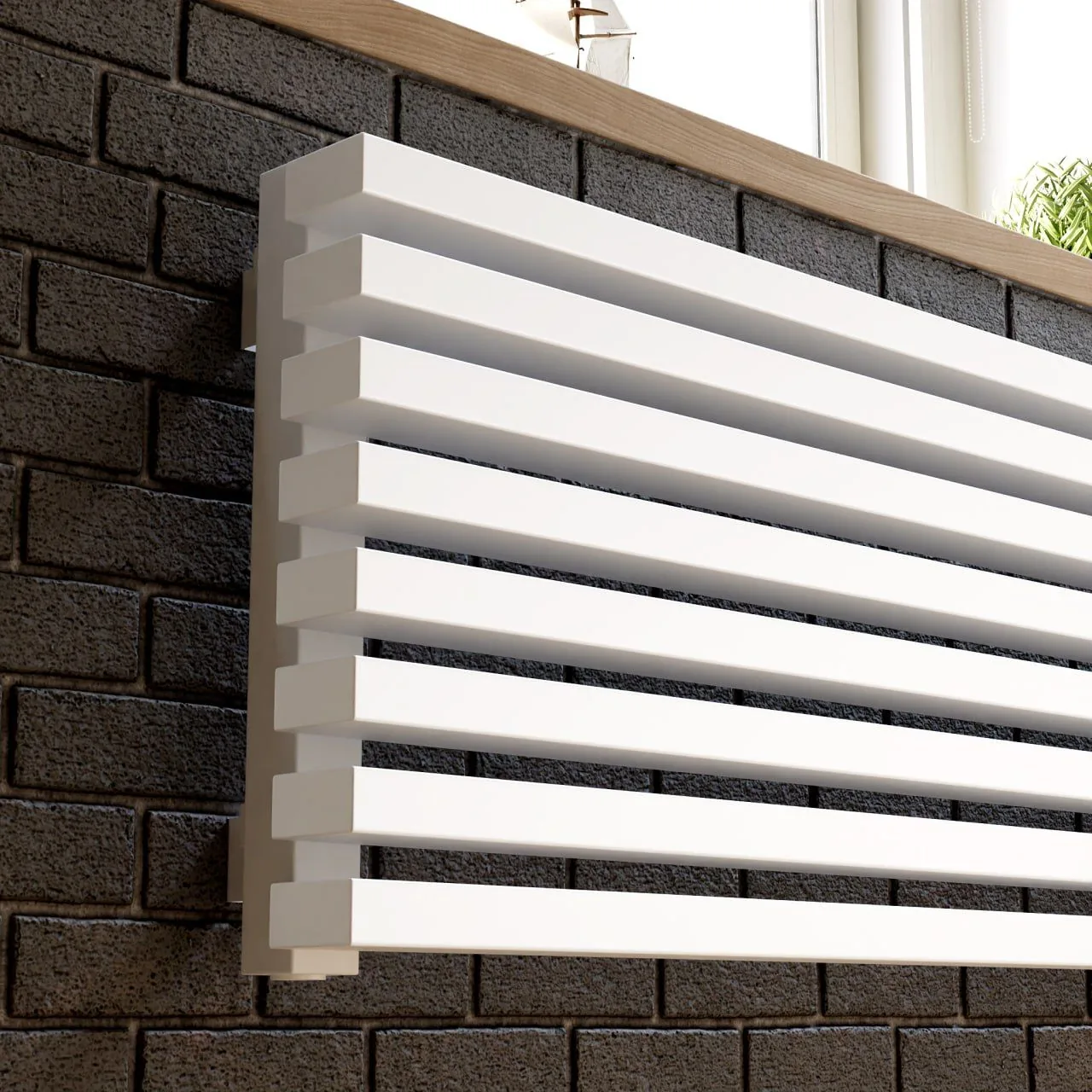

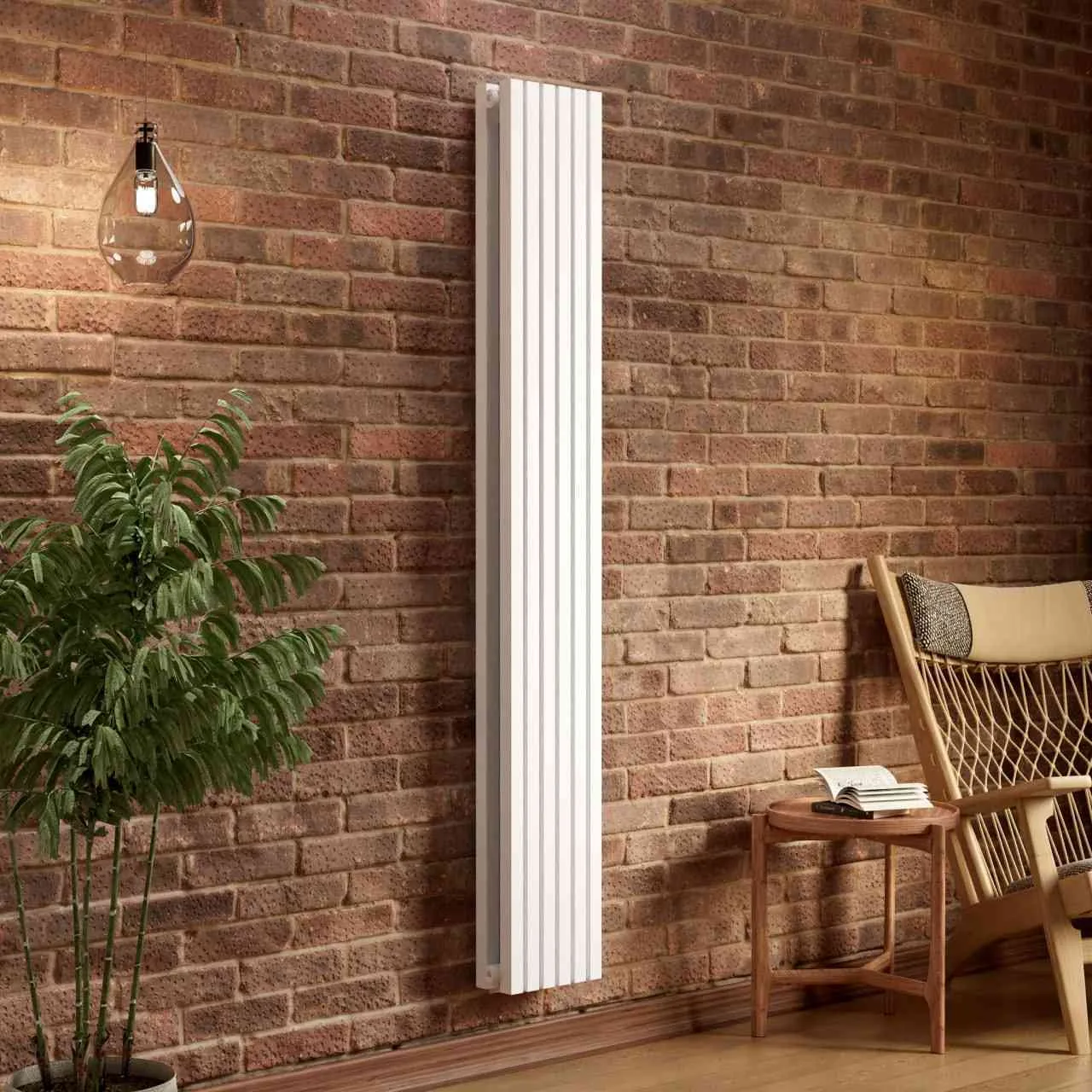

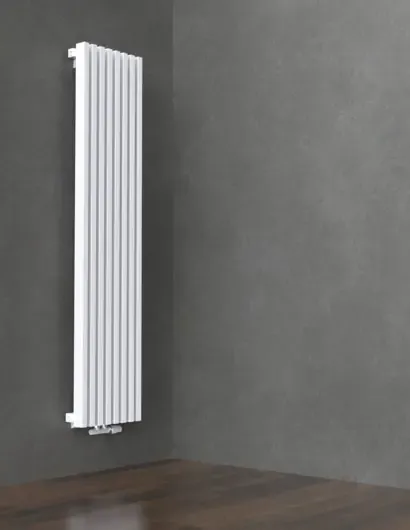

Стальной трубчатый радиатор КЗТО Quadrum
Стальной трубчатый радиатор КЗТО Quadrum — серия из пяти моделей с квадратной трубкой. Quadrum 30 — единственная двухрядная модель (1 или 2 ряда). Quadrum 40, 50, 60 — однорядные с увеличенным сечением. Quadrum NEO 50 — обновлённая 50-я модель с диапазоном до 50 секций. Вертикальное (V) и горизонтальное (H) исполнение по одной цене, межосевое 300–2000 мм. Муар без доплаты. Цена от 7 325 ₽.
Конфигуратор КЗТО Quadrum — рассчитать размер и цену
При 100 Вт/м², h потолка 2,7 м · Δt70. Резьба G½ (базовая); G¾ уточняется при заказе.
Характеристики радиатора КЗТО Quadrum
- Тип
- Стальной трубчатый радиатор отопления, цельносварной, с квадратной трубкой
- Модели
- Quadrum 30 · Quadrum 40 · Quadrum 50 · Quadrum 60 · Quadrum NEO 50
- Исполнение
- Вертикальное (V) и горизонтальное (H) — по одной цене
- Материал
- Сталь, порошковое антикоррозийное покрытие
- Ряды трубок
- Quadrum 30: 1 или 2 ряда (H — только 1 ряд). Остальные модели — 1 ряд.
- Межосевое расстояние
- 300–2000 мм
- Количество секций
- Quadrum 30: 3–32. Quadrum 40, 50, 60: 3–38. Quadrum NEO 50: 3–50.
- Подключение
- Боковое (базовое) или нижнее универсальное; напольное опционально
- Рабочее давление
- до 15 атм
- Максимальная температура
- 120 °C
- Цвет
- Белый RAL 9016 (базовый), любой RAL, муар без доплаты
- Гарантия
- 5 лет
Теплоотдача КЗТО Quadrum (Вт/секц)
Номинальный тепловой поток одной секции (Вт) при Δt70 (вода 90 °C / воздух 20 °C). V и H исполнения имеют разную теплоотдачу при одинаковой цене.

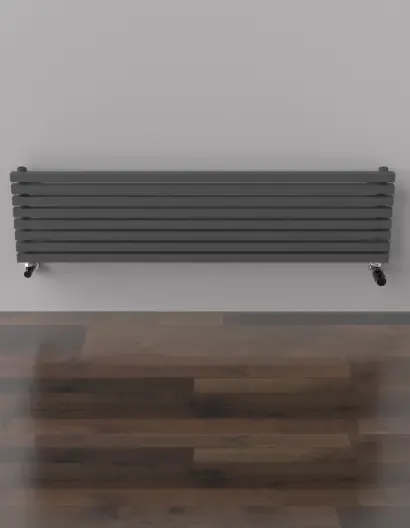

КЗТО Quadrum 30
Единственная двухрядная модель серии. Секции 3–32. Горизонтальное исполнение — только 1 ряд.
| Межосевое, мм | 1 ряд | 2 ряда | |
|---|---|---|---|
| V | H | V | |
| 300 | 40.4 | 37.3 | 63.7 |
| 500 | 57.5 | 55.4 | 89 |
| 750 | 78.6 | 78.4 | 121.8 |
| 1000 | 99.5 | 103.6 | 154.1 |
| 1250 | 120 | 127.4 | 186 |
| 1500 | 140.1 | 150.7 | 217.2 |
| 1750 | 160 | 174.3 | 248 |
| 2000 | 179.4 | 198.1 | 278 |

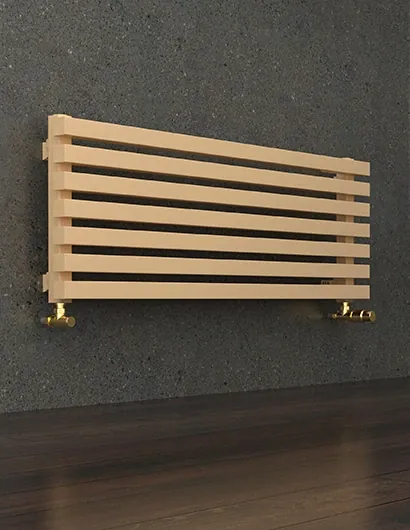

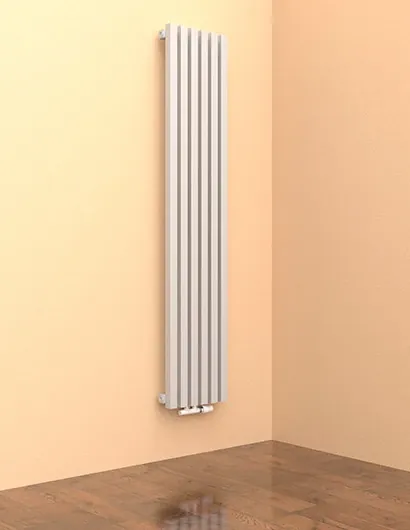

КЗТО Quadrum 40
Однорядная, секции 3–38. Самая доступная модель — от 7 325 ₽.
| Межосевое, мм | 1 ряд V | 1 ряд H |
|---|---|---|
| 300 | 58.5 | 52.1 |
| 500 | 84.2 | 77.7 |
| 750 | 116 | 111.3 |
| 1000 | 147.4 | 146.7 |
| 1250 | 178.2 | 180.9 |
| 1500 | 208.6 | 214.7 |
| 1750 | 238.3 | 248.7 |
| 2000 | 267.6 | 283.3 |

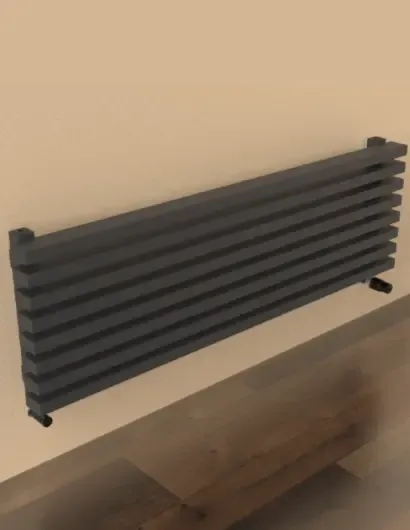

КЗТО Quadrum 50
Однорядная, секции 3–38.
| Межосевое, мм | 1 ряд V | 1 ряд H |
|---|---|---|
| 300 | 51.0 | 47.4 |
| 500 | 70.0 | 71.9 |
| 750 | 103.8 | 105.1 |
| 1000 | 132.6 | 138.3 |
| 1250 | 160.9 | 171.0 |
| 1500 | 188.8 | 203.3 |
| 1750 | 216.2 | 235.9 |
| 2000 | 243.0 | 268.6 |

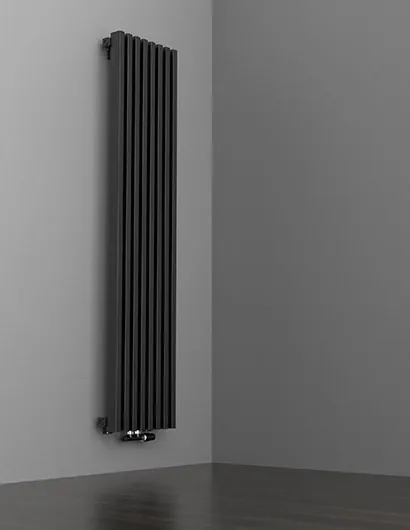

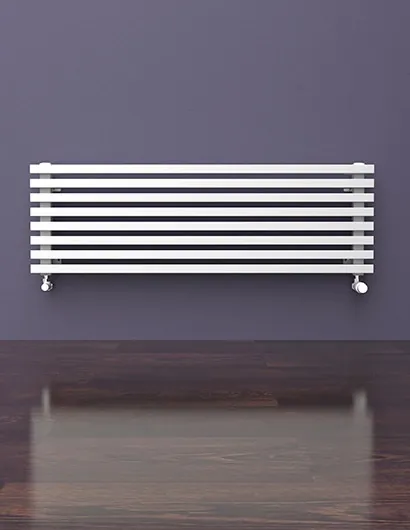

КЗТО Quadrum 60
Однорядная, секции 3–38. Самая мощная по теплоотдаче на секцию.
| Межосевое, мм | 1 ряд V | 1 ряд H |
|---|---|---|
| 300 | 62.7 | 57.1 |
| 500 | 91.3 | 86.0 |
| 750 | 126.6 | 125.1 |
| 1000 | 161.6 | 164.4 |
| 1250 | 195.9 | 203.0 |
| 1500 | 229.7 | 241.3 |
| 1750 | 262.9 | 279.6 |
| 2000 | 295.2 | 317.7 |
КЗТО Quadrum NEO 50
Однорядная, секции 3–50. Обновлённая 50-я модель с расширенным диапазоном.
| Межосевое, мм | 1 ряд V | 1 ряд H |
|---|---|---|
| 300 | 41.7 | 38.3 |
| 500 | 63.8 | 60.9 |
| 750 | 91.0 | 91.0 |
| 1000 | 117.8 | 121.3 |
| 1250 | 146.4 | 135.3 |
| 1500 | 170.2 | 181.0 |
| 1750 | 196.0 | 211.1 |
| 2000 | 221.2 | 241.4 |
Значения из паспортов КЗТО (Δt70, вода 90 °C / воздух 20 °C). Значение Quadrum NEO 50 H при 1250 мм (135.3 Вт) — реальное, подтверждено паспортом.
Из чего складывается цена КЗТО Quadrum
Стоимость по формуле: (базовая стоимость размера + цена секции × количество секций) × коэффициент цвета, плюс доплата за нижнее или напольное. Вертикальное и горизонтальное исполнения имеют одинаковую цену. Минимум — от 7 325 ₽ (Quadrum 40, межосевое 300 мм, 3 секции, RAL 9016, боковое).
Цвета и покрытие
- Белый RAL 9016 — базовый, без доплаты
- RAL Classic (любой каталожный) — +10%
- Спецэффекты — +20%
- Прочие RAL — +30%
- Муар — без доплаты (только Bataria и Quadrum в КЗТО)
Варианты подключения
- Боковое — базовое, без доплаты
- Нижнее универсальное без термоклапана — +4 478 ₽
- Нижнее универсальное с термоклапаном — +6 007 ₽
- Напольное исполнение — +1 397 ₽
Частые вопросы о КЗТО Quadrum
Чем отличаются пять моделей КЗТО Quadrum?
Толщиной трубки и теплоотдачей. Quadrum 30 — единственная двухрядная (1 или 2 ряда; H — только 1 ряд). Quadrum 40, 50, 60 — однорядные с растущим сечением. Quadrum NEO 50 — обновлённая 50-я модель с диапазоном до 50 секций. Quadrum 60 — максимальная теплоотдача.
Почему у Quadrum 30 горизонтальное исполнение только в 1 ряд?
Двухрядный горизонтальный вариант физически не существует в производственной программе КЗТО. Если вам нужен горизонтальный радиатор — выбирайте 1 ряд Quadrum 30 или любую другую модель серии.
Почему у Quadrum муар без доплаты?
У серии Quadrum муар входит в базовую цену. Из всех серий КЗТО бесплатный муар — только у Bataria и Quadrum. RAL Classic, спецэффекты и прочие RAL — наценки +10%, +20%, +30% соответственно.
Как считается цена и какое подключение у КЗТО Quadrum?
Цена = (базовая стоимость + цена секции × количество) × коэффициент цвета + доплата. Боковое — 0 ₽, нижнее без термоклапана +4 478 ₽, с термоклапаном +6 007 ₽, напольное +1 397 ₽. Минимум — 7 325 ₽.
Есть ли разница в цене между V и H исполнением?
Нет. Вертикальное и горизонтальное исполнения КЗТО Quadrum стоят одинаково. Разница — только в теплоотдаче: при больших межосевых расстояниях H-исполнение немного мощнее.
