Стальной трубчатый радиатор КЗТО Ellipse
Стальной трубчатый радиатор КЗТО Ellipse — серия из двух моделей. Ellipse S доступна в 1 или 2 ряда, диапазон 3–32 секции. Ellipse P — однорядная модель с расширенным диапазоном до 50 секций для длинных приборов. Обе выпускаются в вертикальном (V) и горизонтальном (H) исполнении по одной цене, межосевое 300–2000 мм. Любой цвет RAL. Цена от 7 077 ₽.
Конфигуратор КЗТО Ellipse — рассчитать размер и цену
При 100 Вт/м², h потолка 2,7 м · Δt70. Резьба G½ (базовая); G¾ уточняется при заказе.
Характеристики радиатора КЗТО Ellipse
- Тип
- Стальной трубчатый радиатор отопления, цельносварной
- Модели
- Ellipse S · Ellipse P
- Исполнение

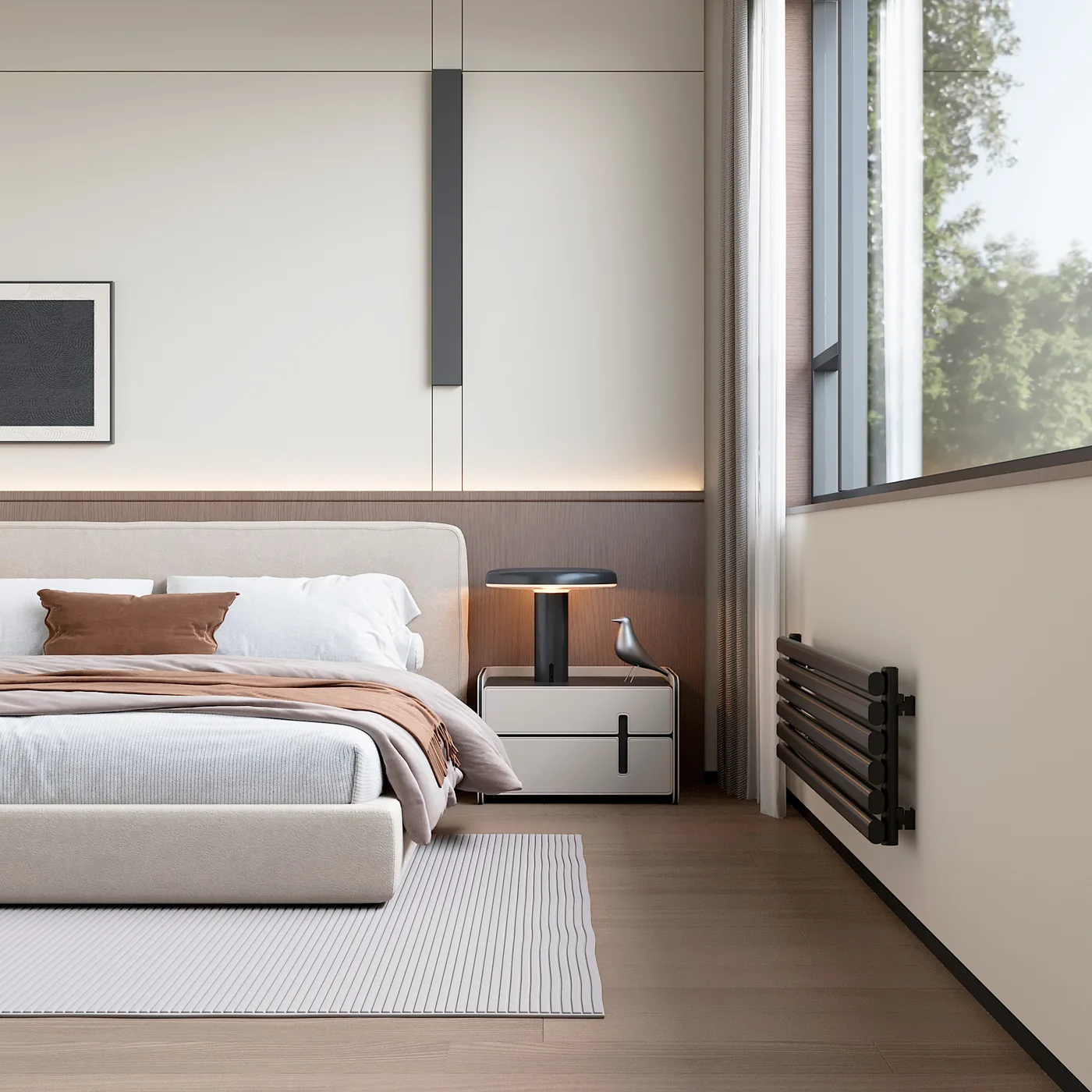

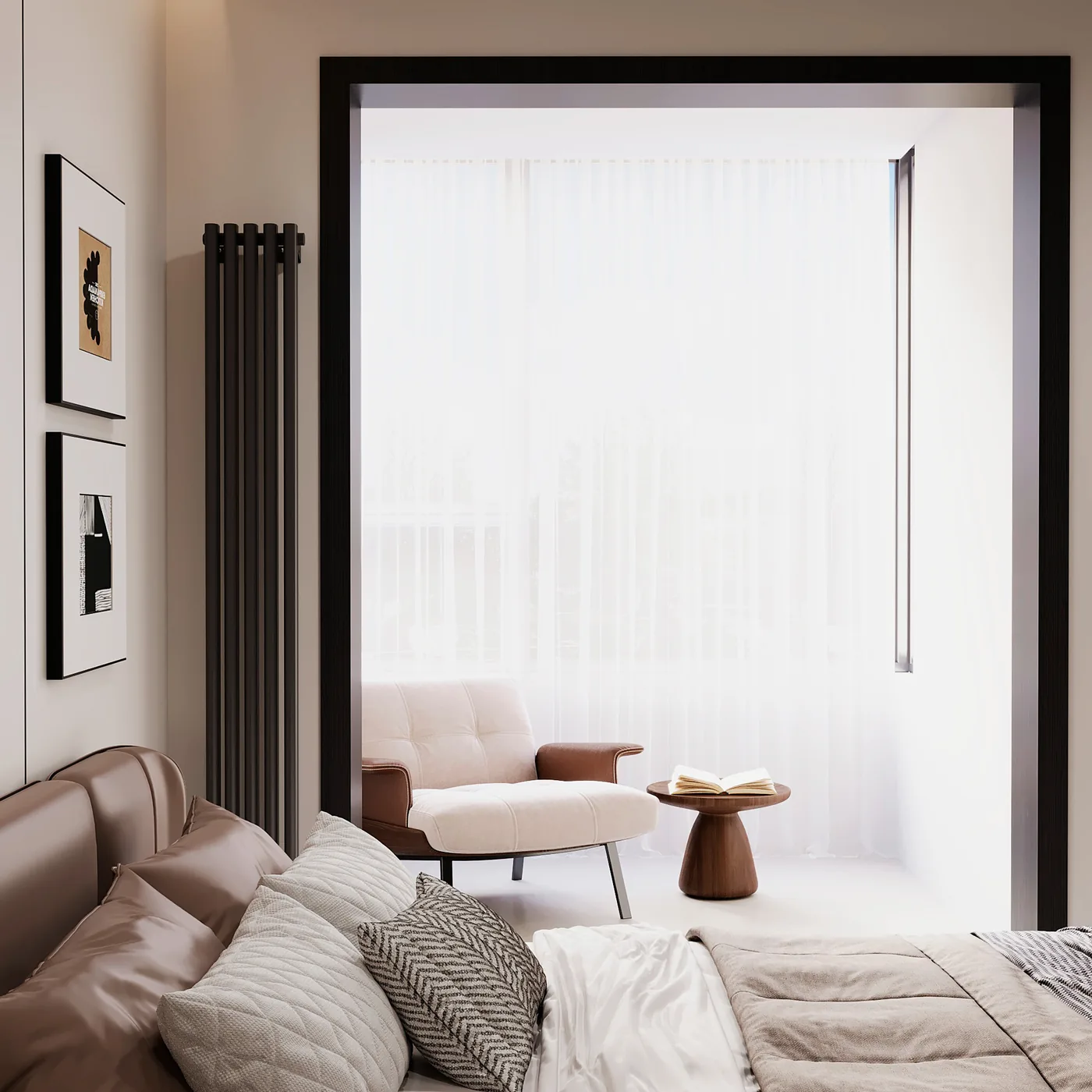

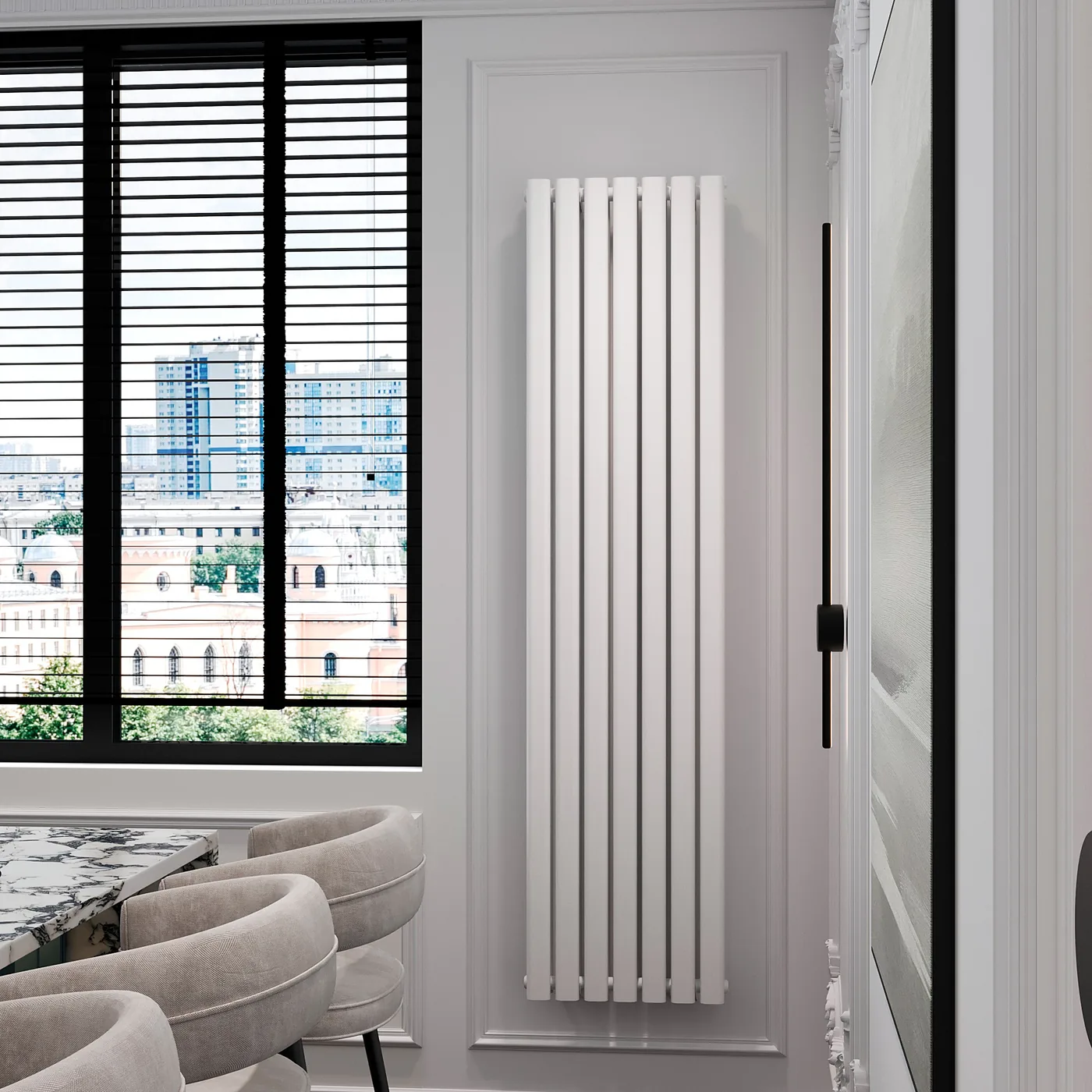

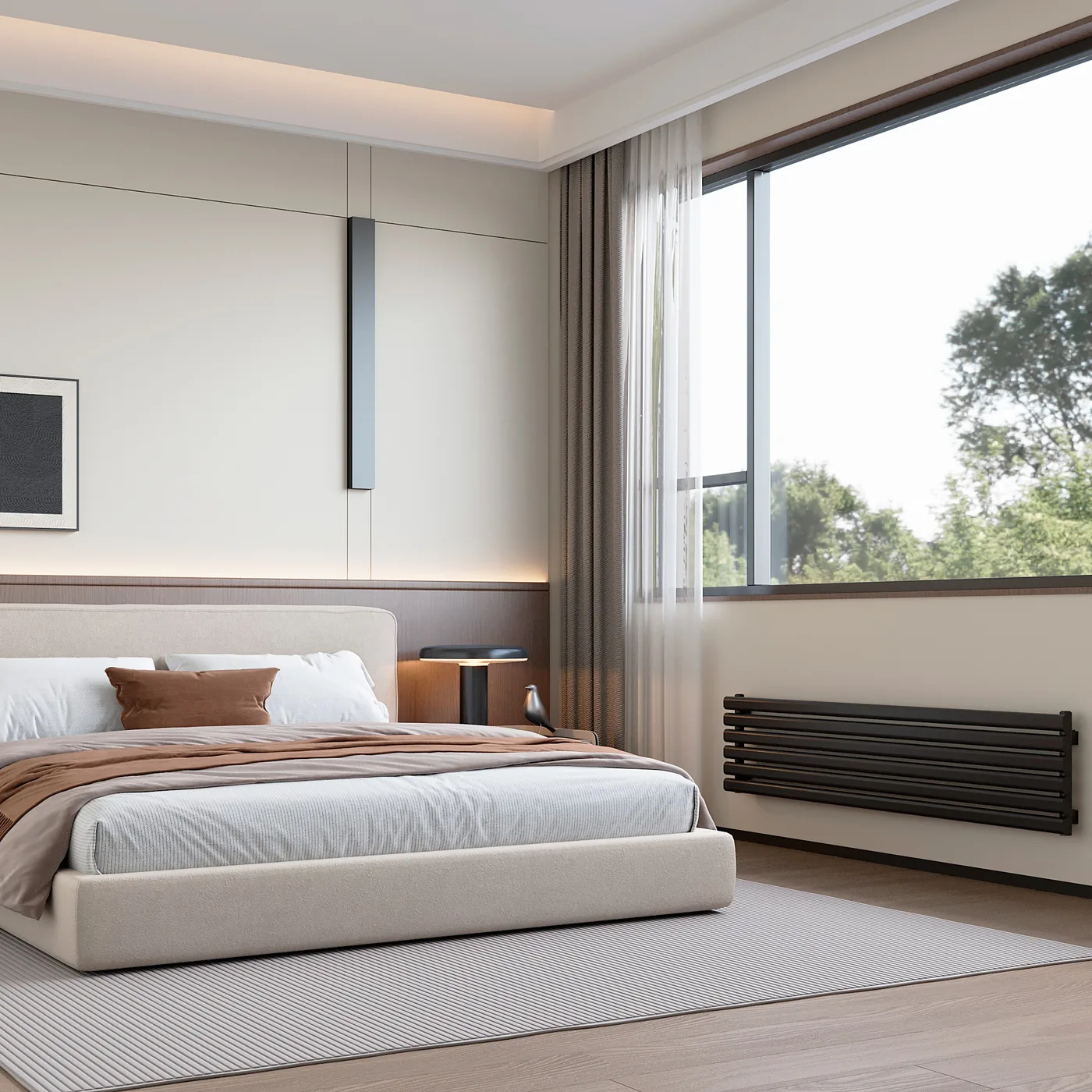

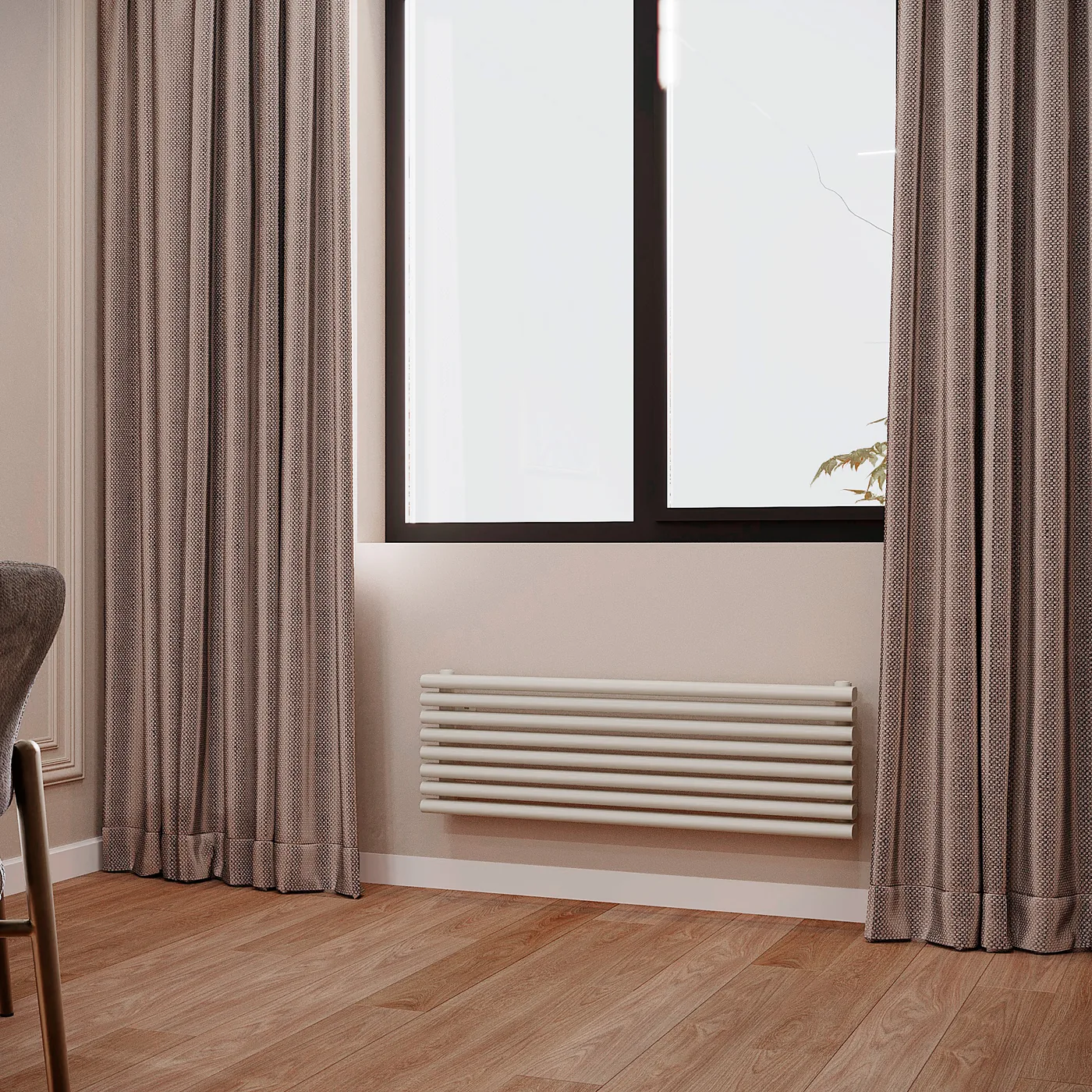

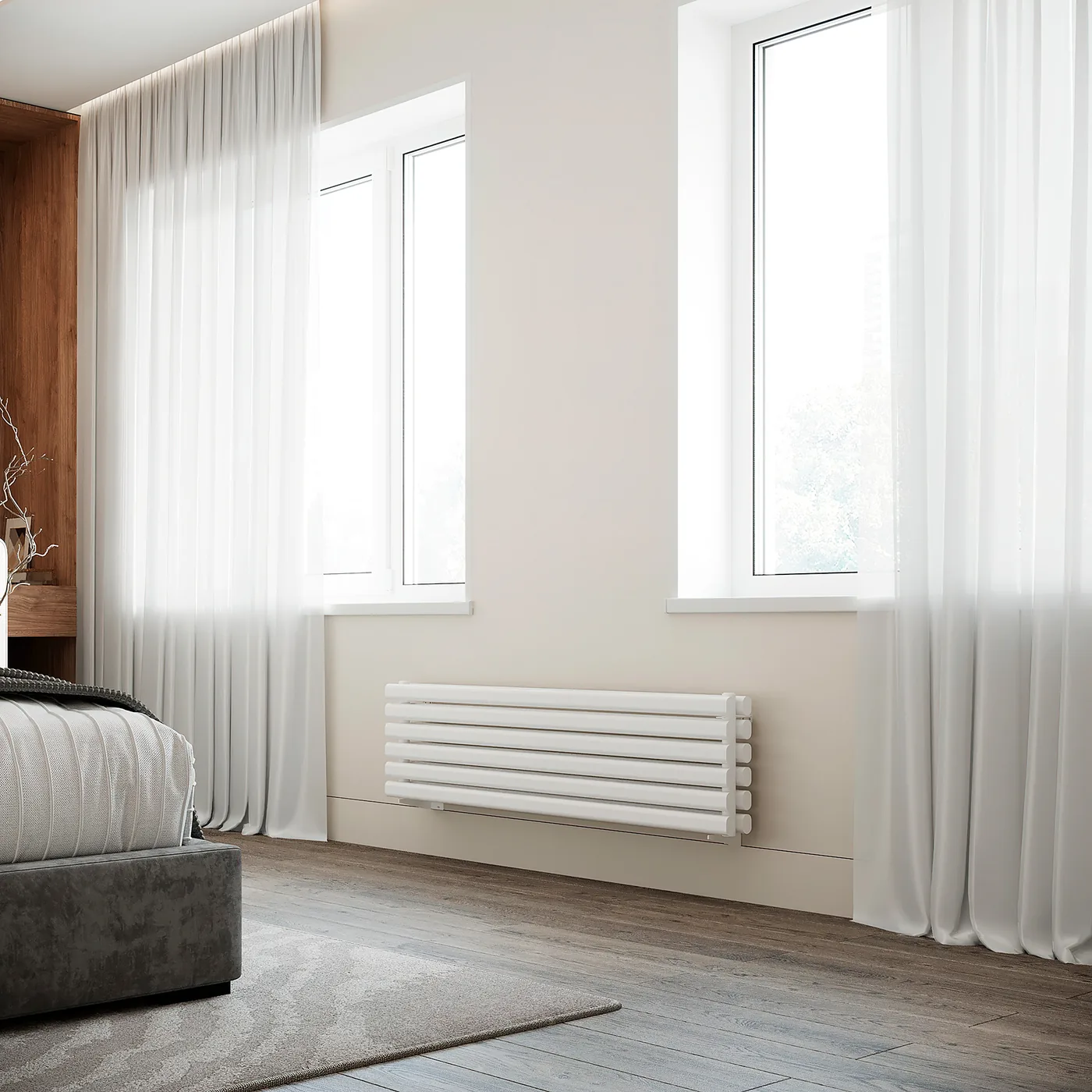

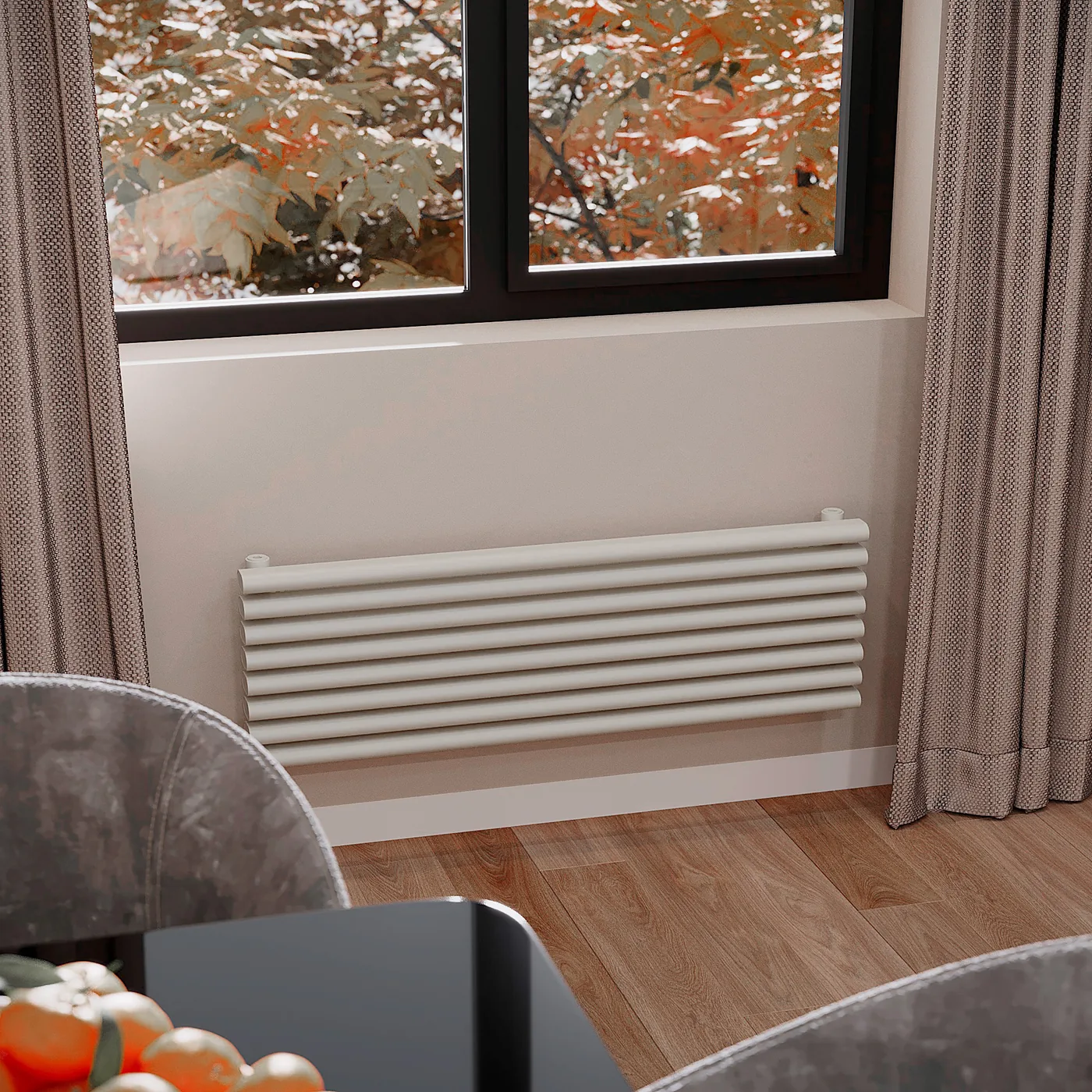

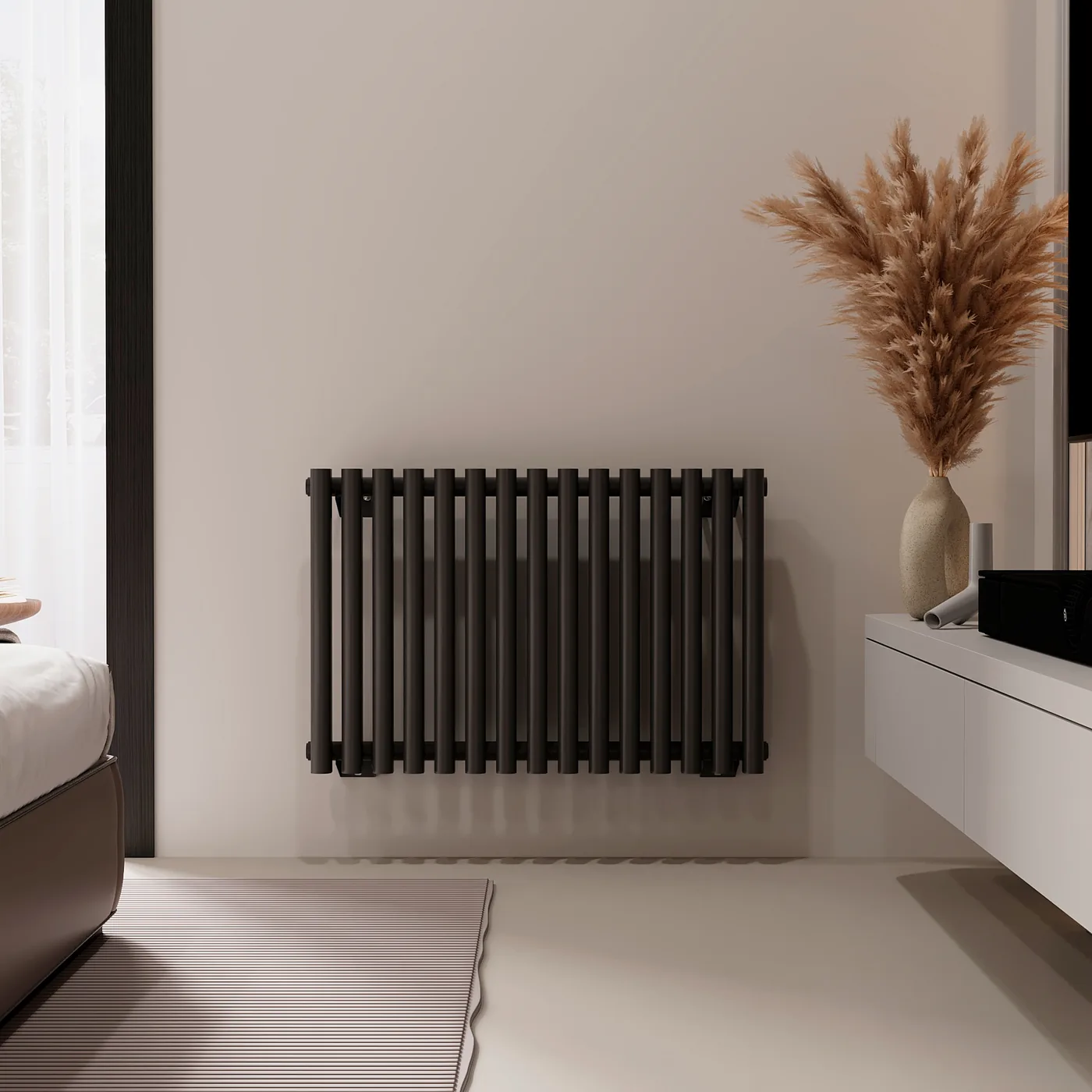

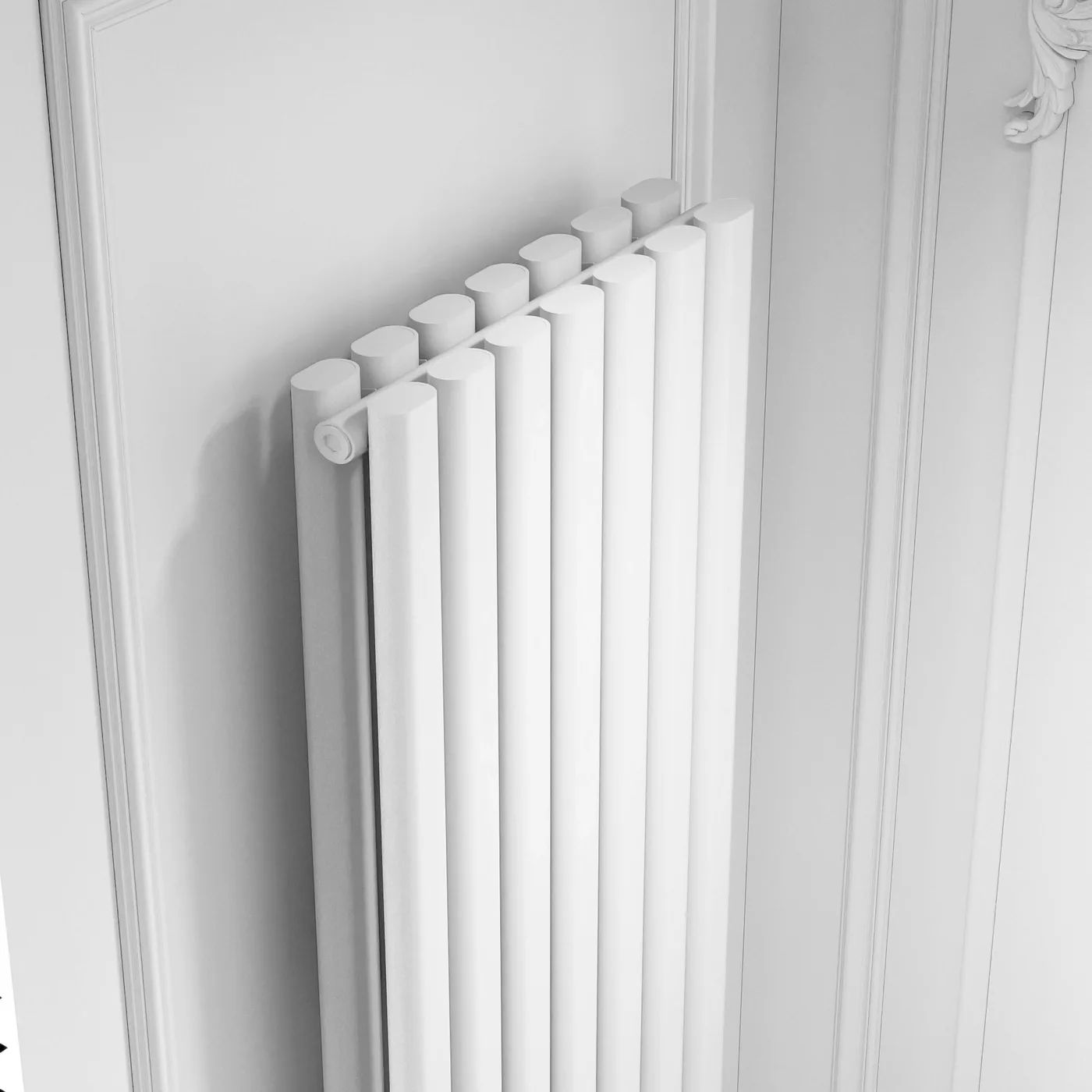

- Вертикальное (V) и горизонтальное (H) — по одной цене
- Материал
- Сталь, порошковое антикоррозийное покрытие
- Ряды трубок

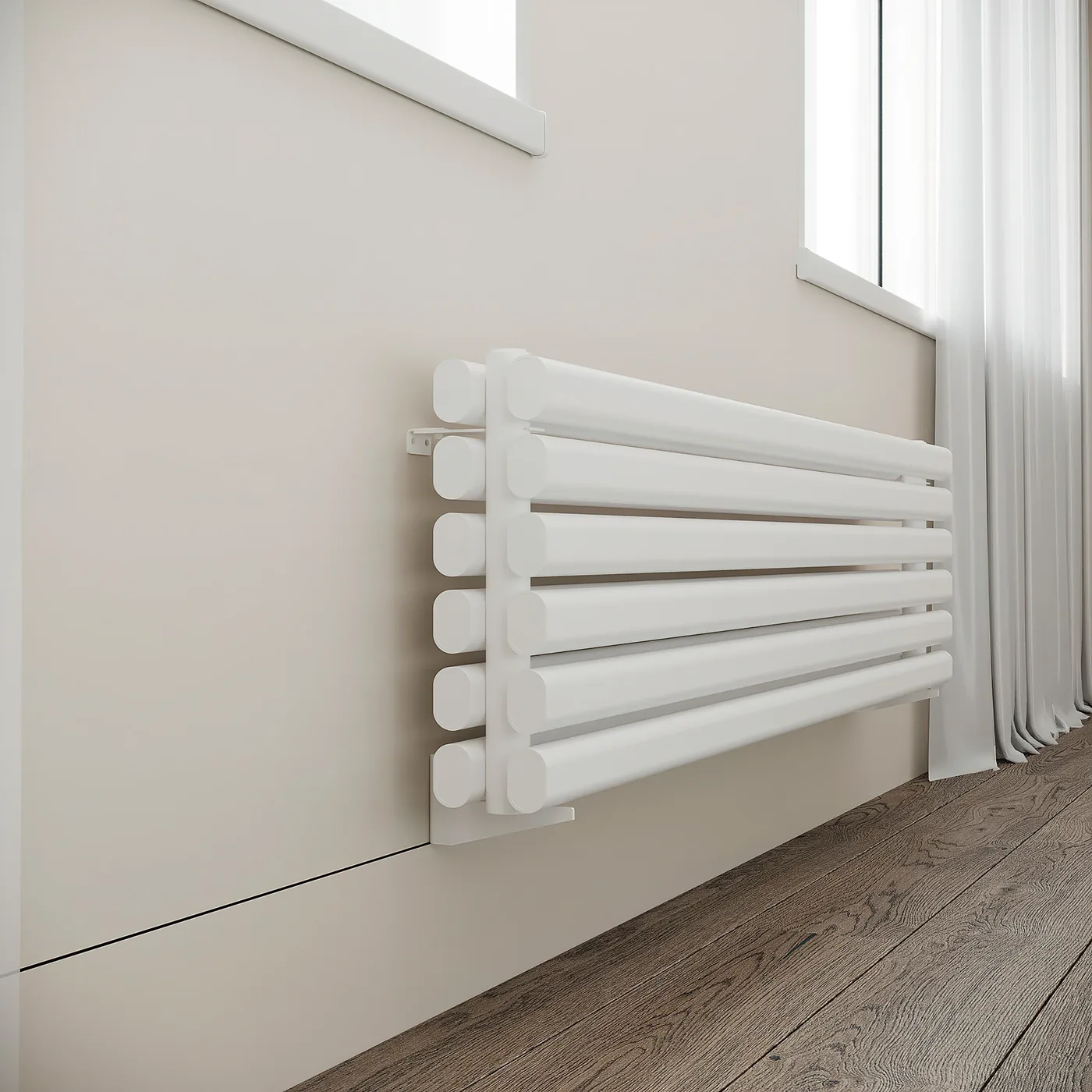

- Ellipse S: 1 или 2 ряда. Ellipse P: 1 ряд.
- Межосевое расстояние
- 300–2000 мм
- Количество секций
- Ellipse S: 3–32. Ellipse P: 3–50 (расширенный диапазон).
- Подключение
- Боковое (базовое) или нижнее универсальное; напольное опционально
- Рабочее давление
- до 15 атм
- Максимальная температура
- 120 °C
- Цвет
- Белый RAL 9016 (базовый), любой RAL, муар (+10%)
- Гарантия
- 5 лет
Теплоотдача КЗТО Ellipse (Вт/секц)
Номинальный тепловой поток одной секции (Вт) при Δt70 (вода 90 °C / воздух 20 °C). V и H исполнения имеют разную теплоотдачу при одинаковой цене.

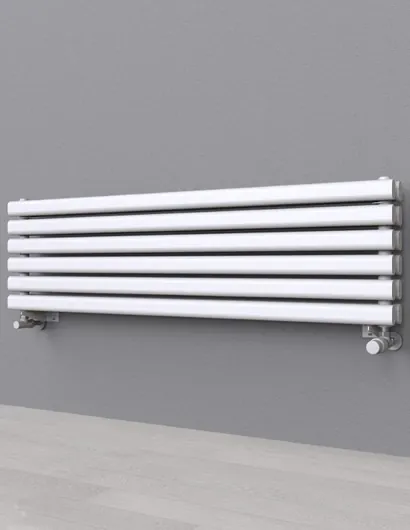

КЗТО Ellipse S
Секции 3–32. Доступны 1 и 2 ряда в обоих исполнениях (V и H).
| Межосевое, мм | 1 ряд | 2 ряда | ||
|---|---|---|---|---|
| V | H | V | H | |
| 300 | 49.7 | 41.3 | 71.4 | 64.3 |
| 500 | 74.6 | 68.7 | 112.5 | 107.0 |
| 750 | 102.9 | 103.1 | 161.4 | 160.6 |
| 1000 | 129.3 | 134.0 | 208.5 | 214.1 |
| 1250 | 154.3 | 171.9 | 254.3 | 267.6 |
| 1500 | 178.3 | 206.3 | 299.1 | 321.1 |
| 1750 | 201.5 | 240.6 | 343.1 | 375.7 |
| 2000 | 224.0 | 275.0 | 386.4 | 430.6 |

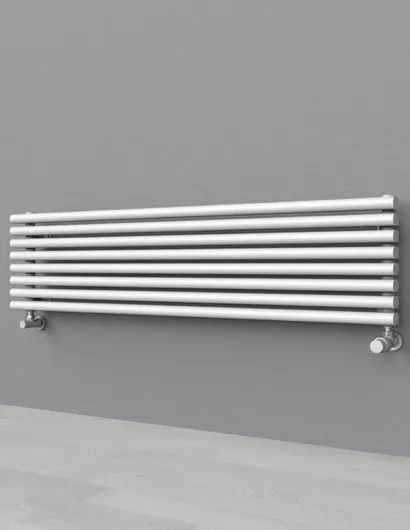

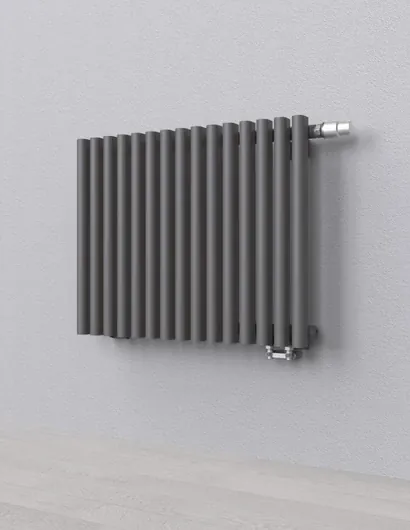

КЗТО Ellipse P
Однорядная, секции 3–50. Минимальная конфигурация серии — от 7 077 ₽.
| Межосевое, мм | 1 ряд V | 1 ряд H |
|---|---|---|
| 300 | 42.6 | 35.7 |
| 500 | 65.4 | 59.4 |
| 750 | 91.8 | 89.1 |
| 1000 | 116.8 | 119.0 |
| 1250 | 140.8 | 148.6 |
| 1500 | 164.1 | 178.4 |
| 1750 | 186.6 | 208.1 |
| 2000 | 208.7 | 237.7 |
Значения из паспортов КЗТО (Δt70, вода 90 °C / воздух 20 °C), сверены с сайтом производителя.
Из чего складывается цена КЗТО Ellipse
Стоимость по формуле: (базовая стоимость размера + цена секции × количество секций) × коэффициент цвета, плюс доплата за нижнее или напольное. Вертикальное и горизонтальное исполнения имеют одинаковую цену. Минимум — от 7 077 ₽ (Ellipse P, межосевое 300 мм, 3 секции, RAL 9016, боковое).
Цвета и покрытие
- Белый RAL 9016 — базовый, без доплаты
- RAL Classic (любой каталожный) — +10%
- Спецэффекты — +20%
- Прочие RAL — +30%
- Муар — +10%
Варианты подключения
- Боковое — базовое, без доплаты
- Нижнее универсальное без термоклапана — +4 478 ₽
- Нижнее универсальное с термоклапаном — +6 007 ₽
- Напольное исполнение — +1 397 ₽
Частые вопросы о КЗТО Ellipse
Чем отличаются Ellipse S и Ellipse P?
Ellipse S — 1 или 2 ряда, секции 3–32. Ellipse P — только 1 ряд, но секции до 50 (для длинных приборов вдоль большой стены). Обе модели доступны в V и H исполнении по одной цене.
Что значит V и H в названии Ellipse?
V — вертикальное исполнение, H — горизонтальное. Цены одинаковые, теплоотдача секции разная. Конфигуратор пересчитывает мощность под каждую комбинацию.
Сколько максимум секций у Ellipse?
Ellipse P — до 50 секций. Ellipse S — до 32 секций, но с возможностью 2 рядов (компактнее по длине, больше тепла).
Какое подключение у КЗТО Ellipse?
Боковое — базовое, без доплаты. Нижнее универсальное — +4 478 ₽ без термоклапана и +6 007 ₽ со встроенным термоклапаном. Напольное — +1 397 ₽.
Как считается цена радиатора КЗТО Ellipse?
Цена = (базовая стоимость + цена секции × количество) × коэффициент цвета + доплата. RAL 9016 ×1.0, Classic +10%, спецэффекты +20%, прочие RAL +30%, муар +10%. Минимум — 7 077 ₽.
